振鏡式激光焊接機的激光通過振鏡擺動實現激光點的快速移動，所以可在焊接范圍之內的焊接平面上可實現任意圖形的高速度高精度的點焊和連續焊，因此比傳統的自動焊接機通過步進伺服電機傳動移動工件焊接，焊接速度上有極大的提高。
二、產品特點：
|
項目 |
參數名稱 |
參數值 |
|
焊接 性能 |
最大激光輸出功率 |
400W |
|
焦點工作距離 |
300mm（光路上下手動調節） |
|
|
焊絲大小 |
⊙0.2-⊙0.8mm |
|
|
光斑大小 |
0.2mm -2mm |
|
|
焊接深度 |
0.1mm -2.5mm |
|
|
瞄準定位 |
紅光指示（可選CCD圖像放大監視系統） |
|
|
工作臺行程 |
200mm X100mm(或定制) |
|
|
運動速度 |
≤200mm/s |
|
|
控制系統 |
PLC or PC（CNC2000數控） |
|
|
物理特性及 其他 |
工作臺承重 |
300Kg |
|
主機耗電功率 |
≤5KW |
|
|
電力需求 |
220V±5%，50Hz，40A |
五、應用范圍：

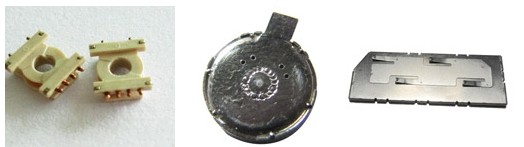

振鏡式光纖激光焊接系統采用高速振鏡掃描速度高達7米/s，焊點10個/s，多工位連續工作，適合電腦配件、手機、MP3、MP4外殼等消費類的電子產品的高速點焊及連續焊接。
